Descripción del producto

Moxa eds-408 a – Nivel de entrada gestionado Switch Ethernet con 8 puertos 10/100Base T (x) . Características y ventajas Turbo Ring y Turbo Chain (tiempo de recuperación <20 ms a 250 switches), y RSTP / STP para redundancia de red. Inspección IGMP, QoS, IEEE 802.1Q VLAN y VLAN basada en puertos. Fácil administración de la red por navegador web, CLI , Consola Telnet / serie, utilidad de Windows y ABC-01 PROFINET o EtherNet / IP habilitados de manera predeterminada (modelos PN o EIP) Admite MXstudio para una administración de red industrial fácil y visualizada.



FORMULARIO PARA COTIZACIÓN MOXA EDS 408A   📱
Nombre y Apellido

La serie de Moxa EDS-408A está diseñada especialmente para aplicaciones industriales. Los conmutadores admiten una variedad de funciones de administración útiles, como Turbo Ring, Turbo Chain, acoplamiento de anillos, indagación IGMP, VLAN IEEE 802.1Q, VLAN basada en puerto, QoS, RMON, administración de ancho de banda, duplicación de puertos y advertencia por correo electrónico o relé . El Turbo Ring listo para usar se puede configurar fácilmente mediante la interfaz de administración basada en web o con los interruptores DIP ubicados en el panel superior de los switches Moxa EDS-408A. Comprar / Venta Productos Moxa en Argentina y Latam.





¿QUIEN es MOXA?

Hace 20 años, Moxa era una empresa de consultoría para la comunicación serial. Hoy en día Moxa es proveedor nº 1 en las principales instalaciones de redes en todo el mundo que utilizan diferentes dispositivos de interfaces y protocolos. Todos sus productos se encuentran respaldados por la norma ISO 9001:2000 y la certificación ISO 14001. Moxa se especializa en dispositivos de conectividad industrial a través de medios tales como RS-485, redes celulares, Ethernet, y mucho más. Web Oficial de la Empresa www.moxa.com





Bondades del MOXA EDS408

Características y beneficios adicionales La opción 82 de DHCP para la asignación de direcciones IP con diferentes políticas Admite los protocolos de la serie EtherNet / IP, Modbus TCP y PROFINET EDS-408A-PN para la administración y monitoreo de dispositivos EtherNet / IP EDS (Hoja de datos electrónicos), AOI personalizado ( Instrucciones adicionales (Add-On)) y FactoryTalk® View faceplate disponible. Archivo de PROFINET GSDML e SIMATIC STEP 7 disponibles iconos. EDS-408A-PN . Solo duplicación de puertos para depuración en línea. VLAN basada en puertos, VLAN IEEE 802.1Q y GVRP para facilitar la planificación de la red. (IEEE 802.1p y TOS / DiffServ) para aumentar el determinismo RMON para la supervisión proactiva y eficiente de la red SNMPv1 / v2c / v3 para diferentes niveles de seguridad de administración de red Administración de ancho de banda para evitar un estado de red impredecible.



Modelos de  MOXA EDS408

















Moxa eds-408 a, revisión 1,3, revisión 8 Port etherdevice Switch, 24 VDC eds-408 a 1,3



Características Técnicas MOXA EDS408A

Ethernet Interface
10/100BaseT(X) Ports (RJ45 connector)
EDS-408A/408A-T, EDS-408A-EIP/PN Series: 8
EDS-408A-MM-SC/MM-ST/SS-SC Series: 6
EDS-408A-3M-SC/3M-ST/3S-SC/3S-SC-48/1M2S-SC/2M1S-SC Series: 5

All models support:
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection

100BaseFX Ports (multi-mode SC connector)
EDS-408A-MM-SC/2M1S-SC Series: 2
EDS-408A-3M-SC Series: 3
EDS-408A-1M2S-SC Series: 1

100BaseFX Ports (multi-mode ST connector)
EDS-408A-MM-ST Series: 2
EDS-408A-3M-ST Series: 3

100BaseFX Ports (single-mode SC connector)
EDS-408A-SS-SC/1M2S-SC Series: 2
EDS-408A-2M1S-SC Series: 1
EDS-408A-3S-SC/3S-SC-48 Series: 3

Standards
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1w for Rapid Spanning Tree Protocol

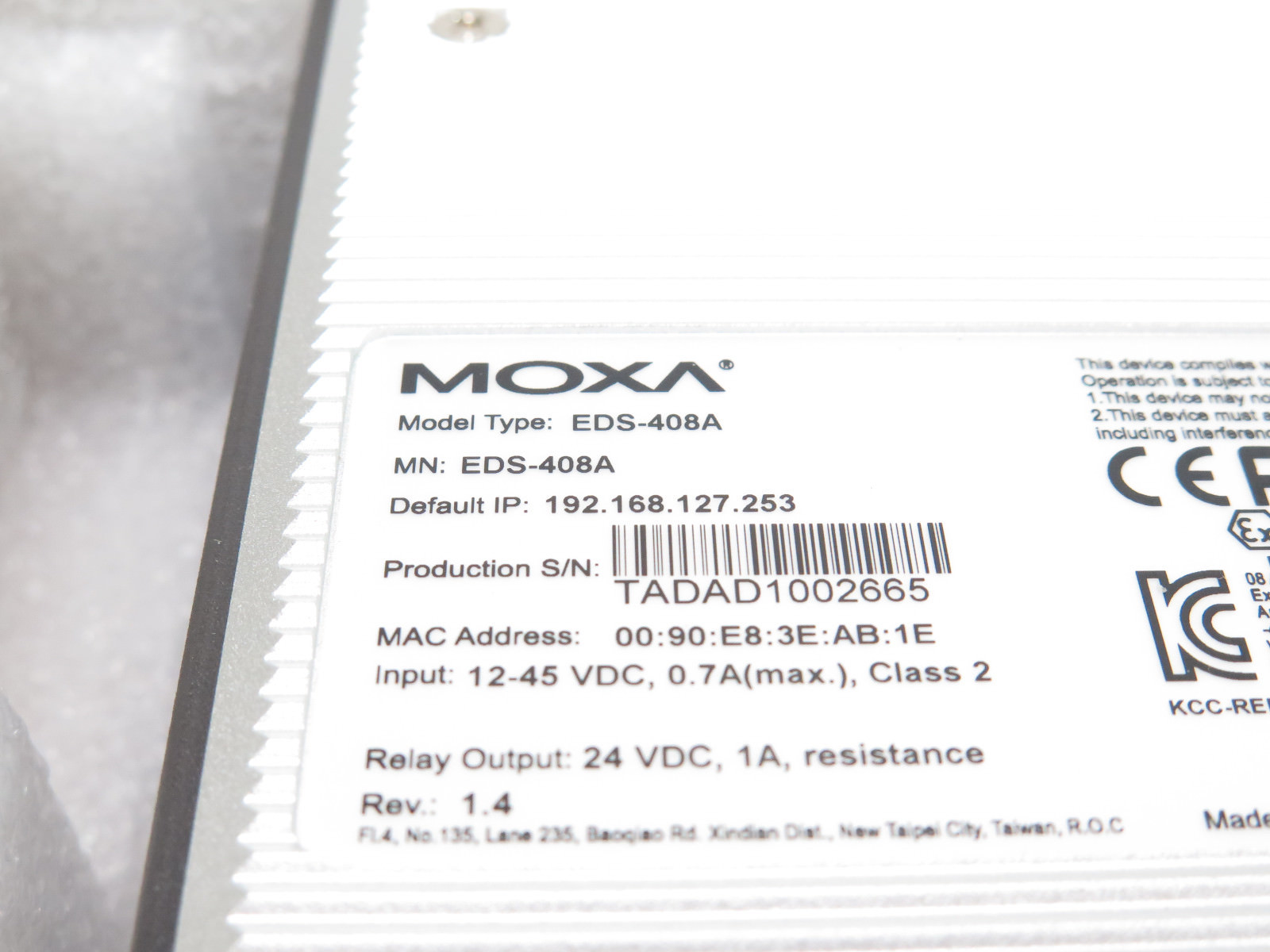

Resultado de imagen para EDS408A



Optical Fiber
Ethernet Software Features
Filter
802.1Q VLAN, GMRP, GVRP, IGMP v1/v2, Port-based VLAN

Industrial Protocols
EtherNet/IP, Modbus TCP, EDS-408A-PN Series: PROFINET IO Device (Slave)

Management
Back Pressure Flow Control, BOOTP, DHCP Option 66/67/82, DHCP Server/Client, Flow control, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP

MIB
Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

Redundancy Protocols
RSTP, STP, Turbo Chain, Turbo Ring v1/v2

Time Management
NTP Server/Client, SNTP

Switch Properties
IGMP Groups
256

MAC Table Size
8 K

Max. No. of VLANs
64

Packet Buffer Size
1 Mbits

Priority Queues
4

VLAN ID Range
VID 1 to 4094

Serial Interface
Console Port
RS-232 (TxD, RxD, GND), 10-pin RJ45 (19200, n, 8, 1)

DIP Switch Configuration
Ethernet Interface
Turbo Ring, Master, Coupler, Reserve

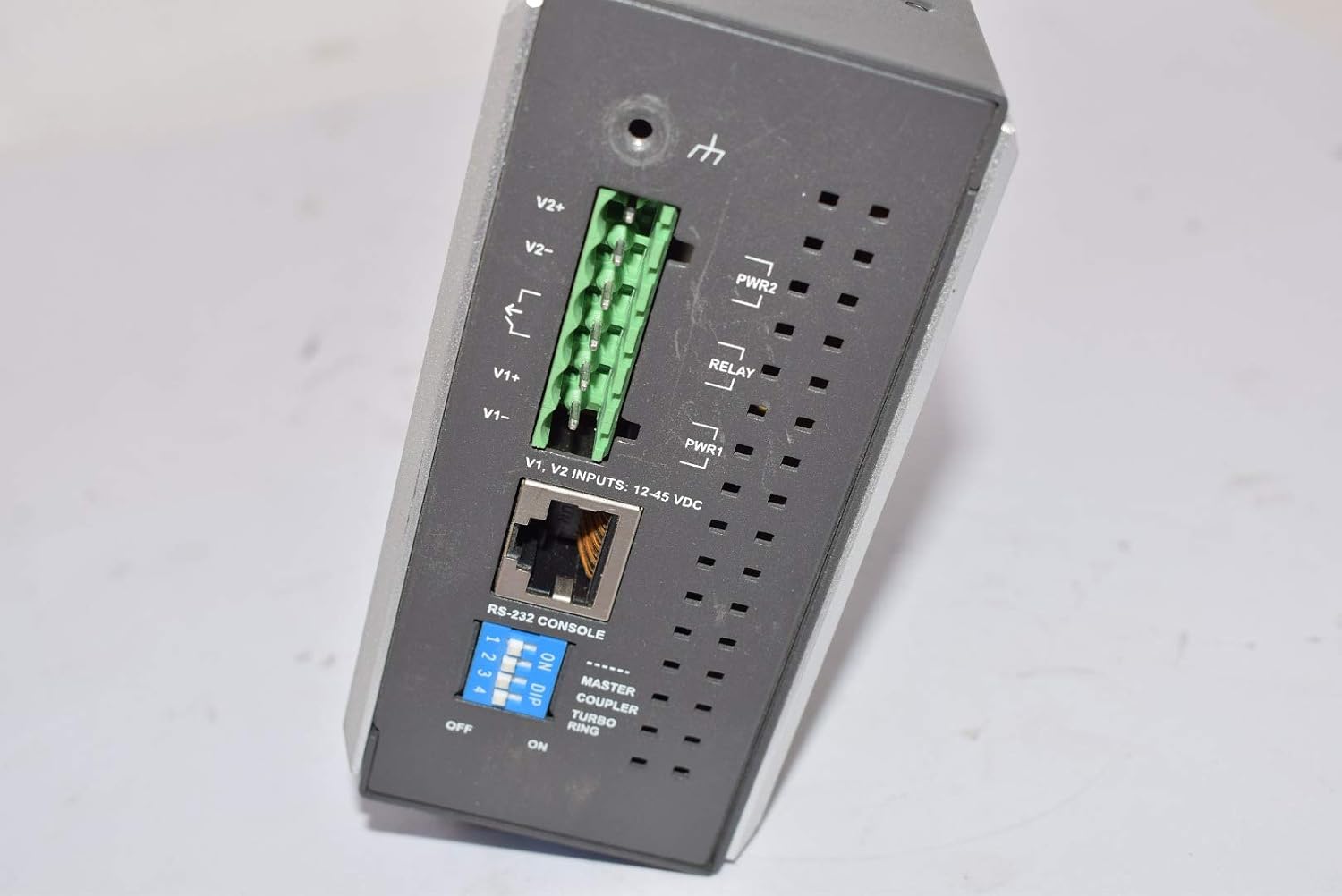

Resultado de imagen para EDS408A



Input/Output Interface
Alarm Contact Channels
Relay output with current carrying capacity of 1 A @ 24 VDC

Power Parameters
Connection
1 removable 6-contact terminal block(s)

Input Voltage
All models: Redundant dual inputs
EDS-408A/408A-T, EDS-408A-MM-SC/MM-ST/SS-SC/3M-SC/3M-ST/3S-SC/1M2S-SC/2M1S-SC/EIP/PN Series: 12/24/48 VDC
EDS-408A-3S-SC-48/408A-3S-SC-48-T: ±24/±48 VDC

Operating Voltage
EDS-408A/408A-T, EDS-408A-MM-SC/MM-ST/SS-SC/3M-SC/3M-ST/3S-SC/1M2S-SC/2M1S-SC/EIP/PN Series: 9.6 to 60 VDC

EDS-408A-3S-SC-48 Series:
±19 to ±60 VDC -60 to -19 VDC or 19 to 60 VDC. Do not mix power polarity systems.

Input Current
EDS-408A/408A-T, EDS-408A-EIP/PN Series: 0.18 A @ 24 VDC
EDS-408A-MM-SC/MM-ST/SS-SC Series: 0.30 A @ 24 VDC
EDS-408A-3M-SC/3M-ST/3S-SC/3S-SC-48/1M2S-SC/2M1S-SC Series: 0.35 A @ 24 VDC

Overload Current Protection
Supported

Reverse Polarity Protection
Supported

Physical Characteristics
Housing
Metal

IP Rating
IP30

Dimensions
53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)

Weight
EDS-408A/408A-T, EDS-408A-MM-SC/MM-ST/SS-SC, EDS-408A-EIP/PN Series: 650 g (1.44 lb)
EDS-408A-3M-SC/3M-ST/3S-SC/3S-SC-48/1M2S-SC/2M1S-SC Series: 890 g (1.97 lb)

Installation
DIN-rail mounting, Wall mounting (with optional kit)

Environmental Limits
Operating Temperature
Standard Models: -10 to 60°C (32 to 140°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)

Storage Temperature (package included)
-40 to 85°C (-40 to 185°F)

Ambient Relative Humidity
5 to 95% (non-condensing)

Standards and Certifications
Safety
All models: EN 60950-1, UL 508
EDS-408A/408A-T, EDS-408A-MM-SC/MM-ST/SS-SC Series, EDS-EIP/PN Series: UL 60950-1

EMC
EN 55032/24

EMI
CISPR 32, FCC Part 15B Class A

EMS
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF

Hazardous Locations
EDS-408A/408A-T, EDS-408A-MM-SC/MM-ST/SS-SC Series, EDS-408A-EIP/PN Series: ATEX, Class I Division 2

Maritime
EDS-408A/408A-T, EDS-408A-MM/SS Series: NK
EDS-408A/408A-T, EDS-408A-MM/SS Series, EDS-408A-EIP/PN Series: DNV-GL

Railway
EN 50121-4

Traffic Control
NEMA TS2

Freefall
IEC 60068-2-31

Shock
IEC 60068-2-27

Vibration
IEC 60068-2-6

MTBF
Time
EDS-408A/408A-T, EDS-408A-EIP/PN Series: 1,339,439 hrs
EDS-408A-MM-SC/MM-ST/SS-SC/3M-SC/3M-ST/3S-SC/1M2S-SC/2M1S-SC Series: 1,253,072 hrs
EDS-408A-3S-SC-48 Series: 989,940 hrs

Standards
Telcordia (Bellcore), GB



FORMULARIO PARA COTIZACIÓN MOXA EDS 408A   📱
Nombre y Apellido



Especificaciones para este producto
Marca Moxa
Número de modelo EDS-408A
Número de parte BL69079
Número de productos 1
Número de puertos 8
Peso del producto 907.0 gramos
Tecnología de conectividad ethernet
